Definitivni inženjerski vodič za puhače s direktnom spregom

1. Puhači s direktnim spajanjem korijena: osnovni koncept

2. Mehanika direktno spregnutog rotacijskog pozitivnog pomaka

3. Prednosti performansi u odnosu na sisteme na remenski pogon

4. Instalacija i poravnanje: preciznost za dugovječnost

5. Protokoli održavanja za jedinice s direktnim pogonom

6. Kritične industrijske aplikacije

7. Ključne tehničke specifikacije i vodič za odabir

8. Često postavljana pitanja (FAQ)

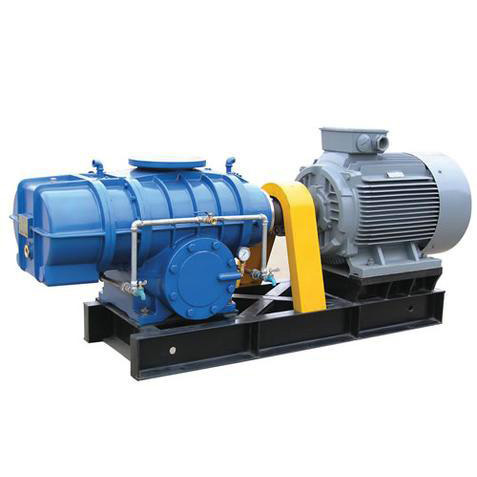

1. Puhači s direktnim spajanjem korijena: osnovni koncept

U srcu bezbrojnih industrijskih procesa, od tretmana otpadnih voda do pneumatskog transporta, leži robusna tehnologijaPuhalice sa direktnom spregom Roots. Za razliku od alternativa sa remenskim pogonom, ove jedinice imaju direktnu mehaničku vezu između motora i osovine ventilatora preko spojnice. Ova naizgled jednostavna razlika donosi duboke prednosti u pogledu efikasnosti, izdržljivosti i operativne stabilnosti. Eliminacijom kaiša, sistem eliminiše uobičajenu tačku habanja i gubitka energije, čineći duvaljke sa direktnim spajanjem poželjnim izborom za kontinuirane aplikacije gde je pouzdanost najvažnija.

Ova direktna konfiguracija osigurava da se brzina rotacije motora precizno prenosi na impelere, isporučujući stabilan protok zraka bez pulsiranja koji je kritičan za procese kao što su aeracija u biološkom tretmanu ili transport materijala u cementarama. Filozofija dizajna je usmjerena na minimalne mehaničke gubitke i maksimalno vrijeme rada, zbog čega industrije sa zahtjevnim operativnim profilima sve više usvajaju ovu metodu pogona u odnosu na tradicionalne sisteme remena.

2. Mehanika direktno spregnutog rotacijskog pozitivnog pomaka

Puhalice sa direktnom spregom Rootsrade na principu pozitivnog pomaka, koristeći rotore sa dva ili tri lopatica koji se rotiraju u suprotnim smjerovima unutar precizno obrađenog kućišta. Direktna spojnica osigurava da ovi rotori održavaju preciznu sinhronizaciju, pokretani zupčanicima koji sprječavaju kontakt metala s metalom. Kako se režnjevi rotiraju, oni zarobljavaju fiksni volumen zraka na ulaznom otvoru i transportuju ga na ispusnu stranu, gdje se istiskuju protiv pritiska sistema.

Ključna mehanička prednost leži u samoj spojnici. Fleksibilna spojnica, često u stilu taper-lock, povezuje osovinu motora sa osovinom ventilatora, prilagođavajući manje neusklađenosti, dok efikasno prenosi obrtni moment. Ovaj direktni pogon eliminiše klizanje svojstveno sistemima kaiša, osiguravajući da ventilator radi precizno na svojoj projektovanoj brzini, što je direktno u korelaciji sa zagarantovanom zapreminskom brzinom protoka. Ova karakteristika je od suštinskog značaja za procese koji zahtevaju konzistentan, odmeren dovod vazduha, kao što je u reaktorima za doziranje hemikalija ili reaktorima sa fluidizovanim slojem.

3. Prednosti performansi u odnosu na sisteme na remenski pogon

Kada se ocjenjuju puhači s korijenom direktnog spajanja u odnosu na analogne s remenskim pogonom, pojavljuje se nekoliko razlika u performansama. Prvo, direktno spajanje eliminiše zatezanje i habanje kaiša, što ne samo da smanjuje učestalost održavanja, već i sprečava postepeni gubitak efikasnosti kako se pojasevi rastežu tokom vremena. Drugo, odsustvo sklopa remena i remenice smanjuje ukupni otisak i težinu jedinice, pojednostavljujući instalaciju i integraciju u kompaktne rasporede postrojenja.

Štaviše, sistemi sa direktnim pogonom pokazuju niže nivoe vibracija i rade tiše, doprinoseći sigurnijem i udobnijem radnom okruženju. Smanjena mehanička složenost znači da je manje komponenti podložno kvaru, povećavajući ukupnu pouzdanost sistema. U aplikacijama u kojima je prostor ograničen ili gdje je potreban kontinuirani rad pod velikim opterećenjem, direktno spajanje pruža odlučujuću prednost u pogledu stabilnosti performansi i razmatranja troškova životnog ciklusa.

4. Instalacija i poravnanje: preciznost za dugovječnost

Uspješna implementacijaPuhalice sa direktnom spregom Rootsšarke za preciznu instalaciju, posebno poravnanje osovine. Čak i manja neusklađenost može izazvati pretjerane vibracije, prerano trošenje ležaja i zamor spojnice. Najbolja industrijska praksa nalaže da se polovice spojnice ugrađuju s interferencijalnim spojem, što često zahtijeva kontrolirano grijanje, kako bi se osigurala sigurna veza s vratilima.

Pravilno poravnanje uključuje provjeru pomaka i kutnih odstupanja. Za optimalan radni vek, ukupno očitavanje indikatora (TIR) ​​na glavčinama spojnice ne bi trebalo da prelazi 0,005 inča (0,13 mm), a paralelno odstupanje površina spojnice treba da bude unutar 0,001 inča (0,03 mm). Pored toga, ključno je uspostaviti ispravan aksijalni razmak između polovina spojnice kako bi se prilagodilo termičkom širenju osovina tokom rada, sprečavajući potisak koji bi mogao oštetiti unutrašnje komponente ventilatora. Preporučuje se upotreba spojnice u obliku taper-lock kako bi se osigurao pozitivan prijenos obrtnog momenta i jednostavno uklanjanje.

5. Protokoli održavanja za jedinice s direktnim pogonom

Iako puhači s direktnim spajanjem korijena zahtijevaju manje česte intervencije od jedinica s remenskim pogonom, strukturirani raspored održavanja je od suštinskog značaja. Primarna fokusna područja uključuju podmazivanje mjenjača i ležajeva, pregled spojnice i verifikaciju poravnanja. Redovne izmjene ulja pomoću maziva koje preporučuje proizvođač sprječavaju trošenje zupčanika i osiguravaju nesmetan rad.

Periodične provjere spojnice trebale bi uključivati ​​vizualnu inspekciju habanja ili pukotina i ponovno zatezanje spojnica na određene vrijednosti. Praćenje vibracija može poslužiti kao alat za predviđanje održavanja, otkrivajući rane znakove neravnoteže ili neusklađenosti. Osim toga, osiguravanje da je filter usisnog zraka čist i nesmetan će zaštititi rotore od oštećenja čestica, održavajući čist izlaz zraka bez ulja koji je obilježje ovih duvaljki.

• Dnevno:Provjerite nivo ulja, osluškujte neuobičajenu buku, pratite tlak i temperaturu pražnjenja.
• mjesečno:Pregledajte spojnicu da li je istrošeno, provjerite poravnanje, očistite filter zraka.
• kvartalno:Zamijenite ulje u mjenjaču, pregledajte ležajeve, provjerite zatezni moment svih pričvršćivača.
• Godišnje:Sveobuhvatan remont, uključujući mjerenje zazora rotora i zamjenu zaptivki.

6. Kritične industrijske primjene

Robusni dizajn i pouzdane performanse puhača s direktnom spregom čine ih nezamjenjivim u širokom rasponu sektora. U prečišćavanju otpadnih voda, osiguravaju esencijalnu aeraciju za aerobnu probavu, osiguravajući biološki razgradnju organske tvari. U industriji akvakulture, oni održavaju kritične nivoe rastvorenog kiseonika u ribnjacima i rezervoarima, direktno utičući na zdravlje stoka i prinos.

Za rukovanje rasutim materijalom, ovi puhači se koriste u pneumatskim transportnim sistemima za transport cementa, žitarica, plastike i drugog praha kroz cjevovode. Stabilan protok vazduha pod visokim pritiskom obezbeđuje konzistentan i efikasan prenos materijala na velike udaljenosti. Ostale ključne primjene uključuju dovod zraka za izgaranje u pećima, pojačanje plina u petrohemijskim postrojenjima i operacije vakuumskog pakiranja, demonstrirajući svestranost ove tehnologije u cijelom industrijskom spektru.

Ključni sektori primjene:Aeracija otpadnih voda · Akvakultura · Pneumatski transport · Industrija cementa · Elektrane · Hemijska prerada · Rukovanje biogasom

7. Ključne tehničke specifikacije i vodič za odabir

Odabir pravogPuhalice sa direktnom spregom Rootsza primenu zahteva pažljivu analizu protoka, pritiska i zahteva za snagom. Tipične jedinice nude protok u rasponu od samo 0,6 m³/min do preko 120 m³/min, sa pritiscima pražnjenja do 98 kPa. Snaga motora može biti od 1,1 kW za manje jedinice do preko 185 kW za velike industrijske modele.

Kada određujete ventilator, uzmite u obzir potreban diferencijalni pritisak, željeni protok pri tom pritisku i radne uslove okoline. Dizajn rotora sa tri lopatice postao je industrijski standard zbog svojih poboljšanih karakteristika pulsiranja i efikasnosti u poređenju sa starijim dizajnom sa dva lopatica. Konsultovanje krivulja performansi i tehničkih listova je ključno kako bi se osiguralo da odabrani ventilator radi na svojoj optimalnoj tački efikasnosti, pružajući pouzdanu uslugu za predviđenu primenu.
