Kako pneumatski transportni sistem može smanjiti prašinu, zastoje i gubitak materijala?

Abstract

Premještanje praha, peleta i granula zvuči jednostavno dok se ne suočite s oblacima prašine, začepljenim kanalima, segregacijom, pokvarenim proizvodom i operaterima koji cijeli dan čuvaju mjesta prijenosa. Dobro dizajniranPneumatski transportni sistempomiče rasuti materijal kroz zatvorene cjevovode koristeći kontrolirani protok zraka, pomažući biljkama da ostanu čistije, sigurnije i dosljednije uz smanjenje ručnog rukovanja.

Ovaj vodič razlaže odluke koje su zapravo važne za performanse i operativne troškove, od vakuuma naspram pritiska do razblažene naspram guste faze, filtracije, odabira zračne komore i usmjeravanja cjevovoda. Takođe uključuje praktičnu kontrolnu listu, tabelu za poređenje i često postavljana pitanja tako da možete preći sa „treba nam nešto što radi“ na jasnu specifikaciju niskog rizika. Primeri i preporuke odražavaju uobičajene industrijske uslove i inženjerski pristup koji se koristiShandong Yinchi Environmental Protection Equipment Co., Ltd.

Sadržaj

• Outline
• Koje probleme rješava pneumatski transport
• Kako funkcioniše pneumatski transportni sistem
• Vakuumski transport protiv transporta pod pritiskom
• Razrijeđena faza naspram guste faze
• Ključne komponente koje odlučuju o pouzdanosti
• Kontrolna lista dizajna prije kupovine
• Poluge za energiju i operativne troškove
• Kontrola prašine i sigurnosna razmatranja
• Plan puštanja u rad i održavanja
• Stvarni slučajevi upotrebe
• FAQ
• Zaključak i sljedeći koraci

Outline

• Identifikujte svoje najveće bolne tačke i kako izgleda „uspeh“ na podu
• Shvatite osnove protoka zraka i čvrstih tvari kako bi prijedlozi bili uporedivi
• Odaberite pravi način transporta za udaljenost, raspored i točke preuzimanja
• Odaberite razrijeđenu ili gustu fazu na osnovu krhkosti i kapaciteta proizvoda
• Zaključajte pouzdane komponente koje odgovaraju vašem ponašanju materijala
• Koristite kontrolnu listu da smanjite rizik prije proizvodnje i instalacije
• Planirajte kontrolu prašine, siguran rad i mogućnost održavanja od prvog dana

Koje probleme rješava pneumatski transport

Ako razmišljate o aPneumatski transportni sistem, vjerovatno to ne radite iz zabave. Radite to jer vas vaš trenutni način prijenosa košta vremena, proizvoda i strpljenja.

• Prašina na mjestima prijenosakoji oblaže opremu, pokreće alarme za održavanje domaćinstva i stvara neugodne radne uslove
• Gubitak materijala i kontaminacijaod otvorenih transportera, curenja ili čestog čišćenja
• Premošćavanje i začepljenjeu žljebovima, rezervoarima i pužnim hranilicama zbog nekonzistentnog protoka
• Nedosljedno doziranjeuzrokovano segregacijom, prosipanjem ili nestabilnom brzinom hrane
• Visoka zavisnost od radagdje operateri moraju intervenirati kako bi materijal zadržali u pokretu
• Oštećenje proizvodakao što je lomljenje peleta, trošenje praha ili prekomjerno stvaranje sitnih čestica
• Ograničenja rasporedakada trebate rutirati oko struktura, preko podova ili do silosa

Zatvoreni cevovod pomaže jer smanjuje izložene tačke prenosa i pomera materijal kontrolisanim vazduhom i pritiskom. To znači manje mjesta na koje bi prašina mogla pobjeći, manje mjesta za izlijevanje i manje mjesta za skrivanje „tajnog zastoja“.

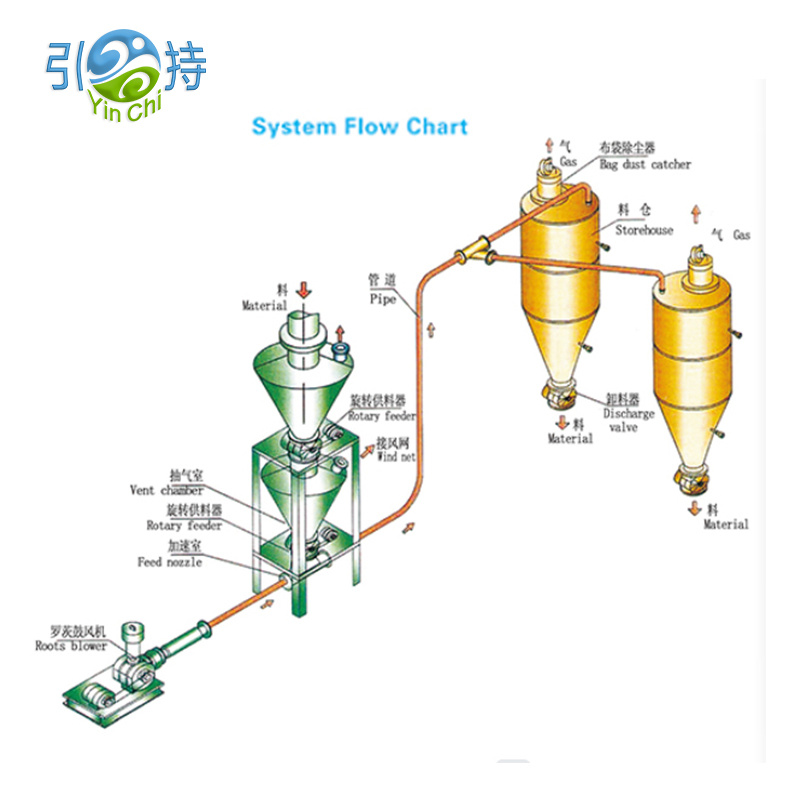

Kako funkcioniše pneumatski transportni sistem

Na visokom nivou, aPneumatski transportni sistemtransportuje rasute čvrste materije kroz cev koristeći razliku pritiska i protok vazduha. Materijal ulazi u transportnu liniju na mjestu preuzimanja, putuje do prijemne posude, a zrak se odvaja od čvrstih tvari filtracijom.

Šta se dešava unutar cevi

• Protok vazduha daje pokretačku snagu
• Čvrste materije se uvlače ili guraju u zavisnosti od načina transporta
• Brzina mora biti dovoljno velika da spriječi taloženje, ali ne toliko da uništava proizvod ili troši energiju
• Zavoji, duge staze i promjene visine dodaju otpor i utiču na stabilnost

Ono što trebate zahtijevati od bilo kojeg dizajna

• Stabilan transport bez prenapona, začepljenja ili „podrigivanja“ na prijemniku
• Predvidljiva brzina umaka u smjenama, godišnjim dobima i promjenama materijala
• Rad otporan na prašinu sa filtracijom veličine za stvarne uslove proizvodnje
• Razuman pristup za održavanje mesta habanja i filtera

Vakuumski transport protiv transporta pod pritiskom

Jedan od prvih izbora je da li vaša transportna linija treba da vuče materijal (vakuum) ili da gura materijal (pritisak). Oba mogu dobro funkcionirati, ali rješavaju različite probleme biljaka.

Praktično pravilo je da počnete sa svojim izgledom. Ako trebate prikupiti sa više mjesta i dostaviti na jedno mjesto, vakuumska rješenja često pojednostavljuju mrežu. Ako trebate isporučiti materijal u udaljeni silos ili više kanti, transport pod pritiskom bi mogao biti bolji.

Razrijeđena faza naspram guste faze

Ovdje mnogi projekti uspijevaju ili ne uspijevaju. IstoPneumatski transportni sistemmože se ponašati lijepo s jednim materijalom i užasno s drugim ako je izbor faze pogrešan.

Razblažena faza

• Materijal se prenosi u struji zraka relativno velike brzine
• Često je jednostavnija za upravljanje i može se nositi sa širokim spektrom praha i peleta
• Rizik: veća brzina može povećati habanje, buku i habanje proizvoda

Gusta faza

• Materijal se kreće manjom brzinom na način koji je više "puž" ili "čep".
• Često se preferira za lomljive proizvode, abrazivne prahove ili kada se minimiziraju razgradnja
• Rizik: može zahtijevati pažljivije hranjenje, kontrolu pritiska i podešavanje specifičnog materijala

Ako vaša fabrika ima probleme poput lomljenja peleta, previše sitnih čestica ili vidljive erozije na krivinama, gusta faza (ili strategija niže brzine) postaje ozbiljan kandidat. Ako je vaš glavni problem jednostavno pouzdan transport s jednostavnom kontrolom, razrijeđena faza može biti najbrži put do stabilnosti.

Ključne komponente koje odlučuju o pouzdanosti

Citati mogu izgledati slično na papiru, ali izbor komponenti otkriva da li dobavljač razumije vaš materijal. Evo dijelova koji najčešće odlučuju o svakodnevnim performansama.

• Uređaj za hranjenjekao što je rotacijski ventil za zatvaranje zraka, venturi ili dovod posude pod tlakom, odabran za kontrolu curenja i stabilnu količinu krutih tvari
• Izvor zrakakao što je puhalo, ventilator ili kompresor, dimenzioniranih za potreban pritisak i protok sa marginom za punjenje filtera
• Transportna linijauključujući promjer cijevi, krivine i habajuće dijelove, dizajnirane da ograniče pad tlaka i spriječe taloženje
• Prijemnik i filtracijauključujući područje filtera, način čišćenja i ispuštanje prašine, dizajnirano za kontinuirani rad bez gušenja
• Kontrole i instrumentiuključujući senzore pritiska, diferencijalni pritisak u filterima i blokade koje sprečavaju slučajne događaje začepljenja

Za mnoge fabrike, vazdušni ventil je tihi uzrok problema. Previše curenja znači nestabilan transport, loše odvajanje prijemnika i neočekivanu prašinu. Previše uski ili loše usklađeni zazori mogu stvoriti toplinu, vezivanje i česta zaustavljanja. Uskladite zračnu komoru sa svojom veličinom čestica, temperaturom, abrazivnošću i potrebnim nivoom zaptivanja.

Kontrolna lista dizajna prije kupovine

Koristite ovu kontrolnu listu da uporedite prijedloge i smanjite neugodna iznenađenja nakon instalacije. Cilj nije savršenstvo, već kontrola rizika.

• Profil materijalauključujući nasipnu gustinu, raspon veličine čestica, osjetljivost na vlagu, ljepljivost, abrazivnost i temperaturu
• Ciljevi kapacitetauključujući prosječnu stopu, vršnu stopu i koliko često se pikovi javljaju
• Udaljenost i rutauključujući ukupnu ekvivalentnu dužinu, broj krivina, vertikalna podizanja i dostupne tačke potpore
• Tačke preuzimanja i pražnjenjauključujući koliko izvora i destinacija trebate sada iu roku od dvije godine
• Standard čistoćeuključujući koliko je prašine prihvatljivo oko prijemnika i kako danas izgleda održavanje
• Struja i komunalijeuključujući raspoloživi električni kapacitet i da li je komprimovani vazduh stabilan i suv
• Upravljanje habanjemuključujući stil savijanja, zamjenjive habajuće dijelove i pristup za inspekciju
• Pristup za održavanjeuključujući prostor za zamjenu filtera, servisni razmak zračne komore i sigurne izolacijske točke
• Plan puštanja u raduključujući probne vožnje sa vašim pravim materijalom, a ne samo sa "tipičnim" uzorcima

Ako prijedlog izbjegava ove teme ili neodređeno odgovara na njih, to nije praznina koja je “lijepo imati”. Odatle će kasnije doći vaš zastoj.

Poluge za energiju i operativne troškove

Operativni troškovi se ne odnose samo na veličinu motora. Radi se o tome da li sistem može pomicati materijal najnižom stabilnom brzinom i pritiskom za vaše specifične uslove.

• Izbor prečnika cevidramatično utiče na brzinu i pad pritiska
• Disciplina rutiranjakao što je manje oštrih zavoja smanjuje turbulenciju i habanje
• Kontrola protoka vazduhapomaže da se izbjegne prekomjerno naduvavanje materijala samo da bi "bio siguran"
• Određivanje veličine filterasprečava visok diferencijalni pritisak koji prisiljava izvor vazduha da radi jače
• Upravljanje curenjemna zračnim bravama i priključcima smanjuje gubitak zraka i nestabilan protok

Uobičajeni skriveni trošak je rad pri prevelikoj brzini zraka jer sistem nije dovoljno instrumentiran. Uz bolji nadzor pritiska i filtera, operateri mogu vjerovati procesu, a ne svojim instinktima, a vi možete držati liniju u stabilnom, efikasnom prozoru.

Kontrola prašine i sigurnosna razmatranja

Prašina nije samo pitanje čistoće. Fine čestice mogu se lako raznijeti zrakom, migrirati u ležajeve i električne ormare i stvoriti neugodno radno okruženje. Zatvoreni transport smanjuje broj otvorenih točaka prijenosa, ali kontrola prašine i dalje ovisi o pametnom prijemu i filtraciji.

Praktične mjere koje čine vidljivu razliku

• Koristite prijemnik sa dovoljnom površinom filtera kako bi filtracija ostala stabilna tokom dugih vožnji
• Odaberite metodu čišćenja filtera koja odgovara vašem radnom ciklusu i ponašanju prašine
• Planirajte ispuštanje prašine tako da sitne čestice ne uđu u radni prostor tokom pražnjenja
• Zabrtvite spojeve i održavajte zaptivke kako bi sistem bio zaista zatvoren
• Održavajte pristupne inspekcijske portove kako "mali problemi" ne bi postali iznenadni utikači

Ako je vaš materijal zapaljiv ili izuzetno fin, raspravite o sigurnosnim zahtjevima specifičnim za postrojenje na početku projekta. Dobar inženjering je proaktivan: pretpostavlja varijabilnost u stvarnom svijetu i ugrađuje zaštitne slojeve umjesto da se oslanja na savršeno ponašanje operatera.

Plan puštanja u rad i održavanja

A Pneumatski transportni sistemne bi trebalo da zahtevaju herojstvo. Najlakši način da se to postigne je da se puštanje u rad tretira kao dio dizajna, a ne naknadna misao.

• Osnovni testsa vašim stvarnim materijalom na očekivanoj temperaturi i rasponu vlage
• Provjera brzineda biste potvrdili da ste iznad postavljenih granica bez pretjeranog ubrzanja
• Opservacija učitavanja filteraza potvrdu da ciklus čišćenja održava diferencijalni pritisak stabilnim
• Plan inspekcije habanjaza krivine i zone visokog udara u određenim vremenskim intervalima
• Strategija rezervnih dijelovafokusirajući se na brtve zračnih komora, filterske elemente i habajuće dijelove

Većina "misteriozni problemi" se pojavljuju kao obrasci pritiska, diferencijalnog pritiska filtera i opterećenja motora. Instrumentacija ne mora biti otmjena, ona mora biti inteligentno postavljena i stvarno korištena.

Stvarni slučajevi upotrebe

Evo uobičajenih scenarija u kojima postrojenja biraju pneumatski transport i za šta se obično optimiziraju.

• Prebacivanje praha u mikseredaje prioritet sakupljanju koje je nepropusno za prašinu i dosljednom dotoku radi zaštite kvalitete serije
• Transport peleta u silosedaje prednost nježnom rukovanju i zavojima otpornim na habanje kako bi se smanjile sitnice
• Stanice za odlaganje vrećadati prioritet lokalnom usisavanju prašine i čistom prijemu radi zaštite operatera
• Više preuzimanja u jednu procesnu linijudaje prioritet stabilnoj logici prebacivanja i uravnoteženom usisu

Zajednička nit je kontrola varijabilnosti. Materijalne promjene. Promjene vlažnosti okoline. Operateri se menjaju. Sistem i dalje mora isporučivati ​​stabilan protok bez zahtijevanja stalne ručne intervencije.

FAQ

Q1. Koje informacije trebam pripremiti prije nego što zatražim prijedlog

Navedite naziv vašeg materijala, raspon zapreminske gustine, raspon veličine čestica, osjetljivost na vlagu, temperaturu, željeni kapacitet, udaljenosti, broj savijanja i točke sakupljanja i pražnjenja. Ako imate fotografije trenutnih tačaka prijenosa i okolne situacije s prašinom, to pomaže inženjerima da dizajniraju za stvarnost, a ne za pretpostavke.

Q2. Hoće li pneumatski sistem oštetiti lomljive pelete ili granule

Može ako je brzina prevelika ili su krivine loše odabrane. Zato je važan izbor faze, usmjeravanje i dizajn savijanja. Kada je integritet proizvoda kritičan, strategije niže brzine i usmjeravanje upravljano trošenjem mogu značajno smanjiti trošenje.

Q3. Zašto se neki sistemi uključuju čak i kada je motor snažan

Začepljenje je često uzrokovano nestabilnim dovodom, previše oštrih krivina, nepravilnim omjerom zraka i čvrste tvari, prianjanjem uzrokovanom vlagom ili ograničenjem filtera koje mijenja protok zraka tokom rada. Više snage ne stvara automatski stabilan transport.

Q4. Kako da smanjim prašinu oko prijemnika

Fokusirajte se na područje filtracije prijemnika, pravilno čišćenje filtera, zapečaćene spojeve i kontroliranu metodu pražnjenja za zarobljene sitne čestice. Problemi s prašinom obično dolaze zbog premale filtracije ili lošeg zaptivanja, a ne zbog samog „pneumatskog transporta“.

Q5. Može li jedan sistem podnijeti više materijala

Ponekad, ali to ovisi o tome koliko su ti materijali različiti u gustoći, veličini čestica i ponašanju protoka. Ako morate rukovati s više materijala, zatražite dizajn koji definira stabilne radne prozore i uključuje praktične korake promjene i čišćenja.

Zaključak i sljedeći koraci

A Pneumatski transportni sistemnije kupovina jedne veličine, to je odluka procesa. Kada se faza, izvor zraka, način dovoda, usmjeravanje i filtracija uskladi s vašim materijalom i rasporedom, dobijate čistije podove, manje prekida i predvidljiviju proizvodnju. Kada nisu, dobijate prašinu, utikače i sistem koji svi izbegavaju.

Ako želite dizajn koji odgovara uslovima vašeg postrojenja i ponašanju materijala,Shandong Yinchi Environmental Protection Equipment Co., Ltd.može vam pomoći da definirate jasnu specifikaciju, uporedite načine transporta i izgradite praktičan plan za instalaciju i rad. Spremni da smanjite prašinu i stabilizirate tačke prijenosa? kontaktirajte nasda razgovaramo o vašoj prijavi i dobijemo prilagođeno rješenje.
